GE-E (-2RS)

Spherical Plain Bearings Series E - Steel on Steel

Series GE..E (-2RS)

Spherical Plain Bearings series E, DIN ISO 12240-1, regreasable

For use with high multi-directional loads

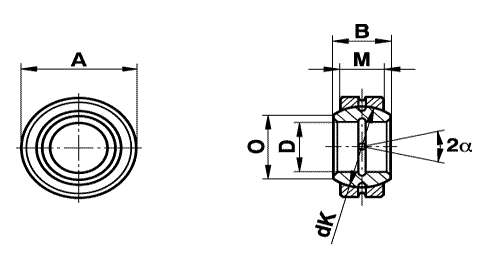

Size (D)	B	M	A	O	dK	Static load C_okN	Dynamic load C kN	Pivoting angle α (°)	Weight g
04¹⁾ 0 -0,008	5	3	12 0 -0,008	6	8	10	2	16	3
05¹⁾ 0 -0,008	6	4	14 0 -0,008	8	10	17	3,4	13	4
06¹⁾0 -0,008	6	4	14 0 -0,008	8	10	17	3,4	13	4
08¹⁾0 -0,008	8	5	16 0 -0,008	10,2	13	27,5	5,5	15	7
10¹⁾ 0 -0,008	9	6	19 0 -0,009	13,2	16	40,5	8,1	12	11
12¹⁾0 -0,008	10	7	22 0 -0,009	14,9	18	54	10,8	11	17
15 0 -0,008	12	9	26 0 -0,009	18,4	22	85	17	8	26
16²⁾0 -0,008	14	10	30 0 -0,009	20,7	25	106	21,2	10	40
17 0 -0,008	14	10	30 0 -0,009	20,7	25	106	21,2	10	40
20 0 -0,010	16	12	35 0 -0,011	24,1	29	146	30	9	64
25 0 -0,010	20	16	42 0 -0,011	29,3	35,5	240	48	7	115
30 0 -0,010	22	18	47 0 -0,011	34,2	40,7	310	62	6	149
35 0 -0,012	25	20	55 0 -0,013	39,7	47	400	80	6	228
40 0 -0,012	28	22	62 0 -0,013	45	53	500	100	7	318
45 0 -0,012	32	25	68 0 -0,013	50,7	60	640	127	7	421
50 0 -0,012	35	28	75 0 -0,013	55,9	66	780	156	6	562
55 0 -0,015	40	32	850 -0,015	62,3	74	1000	200	7	864
60 0 -0,015	44	36	90 0 -0,015	66,8	80	1220	245	6	1030
70 0 -0,015	49	40	105 0 -0,015	77,8	92	1560	315	6	1570
80 0 -0,015	55	45	120 0 -0,015	89,4	105	2000	400	6	2320
90 0 -0,020	60	50	130 0 -0,018	98,1	115	2450	490	5	2790
100 0 -0,020	70	55	150 0 -0,018	109,5	130	3050	610	7	4440
110 0 -0,020	70	55	160 0 -0,025	121,2	140	3250	665	6	4830
120 0 -0,020	85	70	180 0 -0,025	135,5	160	4750	950	6	8110
140 0 -0,025	90	70	210 0 -0,030	155,8	180	5400	1080	7	11200
160 0 -0,025	105	80	230 0 -0,030	170,2	200	6800	1370	8	14100
180 0 -0,025	105	80	260 0 -0,035	198,9	225	7650	1530	6	18500
200 0 -0,030	130	100	290 0 -0,035	213,5	250	10600	2120	7	28400
220 0 -0,030	135	100	320 0 -0,040	239,5	275	11600	2320	8	35700
240 0 -0,030	140	100	340 0 -0,040	265,3	300	12700	2550	8	39700
260 0 -0,035	150	110	370 0 -0,040	288,3	325	15300	3050	7	51500
280 0 -0,035	155	120	400 0 -0,040	313,8	350	18000	3550	6	64900
300 0 -0,035	165	120	430 0 -0,045	336,7	375	19000	3800	7	77600

Materials:
Insert:	Bearing steel 100Cr6, Aisi 52100, hardened, ground, phosphated, treated with molybdenum disulphide
	From size 15 available sealed (-2RS) from both sides
	From size 220 only available sealed (-2RS) from both sides
Ball:	Bearing steel 100Cr6, Aisi 52100, hardened, ground, phosphated, treated with molybdenum disulphide
¹⁾ Without lubrication hole
²⁾ Also available with outside diameter 28 mm

Series GE..E (-2RS)
