Gelenklager Hochleistung Stahl/Stahl - rostfrei

FLURO-No. GXO 08.22 ICR

statische radiale Tragzahl C_o kN static radial load C_o kN	dynamische radiale Tragzahl dynamic radial load C kN	Lagerspiel µm internal clearanceα	α	Stückgewicht gr. / lb. part weight gr. / lb.
60,7	7,1	5-20	14˚	23 / 0,051

Gelenklager - Hochleistung - Stahl/Stahl - Rostfrei

Serie GXO..ICR (RR)

Gelenklager großer Außen-Ø, nachschmierbar

Einsatz bei höchster dynamischer radialer und axialer Zug-/Druckbelastung
Vibrations-/stoßfest

GXO-RR-MS-Zeichnung

Bezeichnung	D H7	B	M	A h6	O	Statische radiale Tragzahl C_okN	Dynamische radiale Tragzahl C kN	Lagerspiel µm	Kippwinkel α (°)	Stückgewicht g
GXO 8.22-ICR	8	12	9,00	22	10,4	60,7	7,1	5-20	14	23
GXO 10.26-ICR	10	14	10,50	26	12,9	85,2	9,9	5-20	13	38
GXO 12.30-ICR	12	16	12,00	30	15,4	113,5	13,0	5-25	13	58
GXO 14.34-ICR	14	19	13,50	34	16,8	146,0	17,0	5-25	16	83
GXO 16.38-ICR	16	21	15,00	38	19,3	182,5	21,0	5-25	15	115
GXO 18.42-ICR	18	23	16,50	42	21,8	224,0	26,0	5-30	15	150
GXO 20.46-ICR	20	25	18,00	46	24,3	268,0	31,0	31,0	14	200

Werkstoffe:
Lagerschale:	Hochleistungsstahl 45S20, verzinkt
Innenring:	Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche

Bezeichnung	DH 7	B	M	A h6	O	Statische radiale Tragzahl C_okN	Dynamische radiale Tragzahl C kN	Lagerspiel µm	Kippwinkel α (°)	Stückgewicht g
GXO 8.22-RR	8	12	9,00	22	10,4	30,4	3,5	5-20	14	23
GXO 10.26-RR	10	14	10,50	26	12,9	42,6	4,9	5-20	13	38
GXO 12.30-RR	12	16	12,00	30	15,4	57,0	6,5	5-25	13	58
GXO 14.34-RR	14	19	13,50	34	16,8	73,0	8,5	5-25	16	83
GXO 16.38-RR	16	21	15,00	38	19,3	91,0	10,5	5-25	15	115
GXO 18.42-RR	18	23	16,50	42	21,8	112,0	13,0	5-25	15	150
GXO 20.46-RR	20	25	18,00	46	24,3	134,0	15,5	5-30	14	200

Werkstoffe:
Lagerschale:	Rostfreier Stahl 1.4571 (Edelstahl)
Innenring:	Rostfreier Stahl 1.4034 (Edelstahl), gehärtet, geschliffen, poliert

Bei diesen Hochleistungsgelenklagern handelt es sich um eine Stahl/Stahl Ausführung, d. h. es ist keine Gleitfolie vorhanden. Dieses Gleitlager hat kein Drehmoment, sondern ein eingeengtes Lagerspiel. Lagerspiel: Die radiale Lagerluft ist das Maß, um das sich der Innenring gegenüber dem Außenring in radiale Richtung von einer Grenzstellung zur gegenüberliegenden verschieben lässt. Diese Motorsport Stahl/Stahl Ausführung wird ausschließlich mit einer Erstbefettung (Hochleistungsfett FLURO^® FE3752) ausgeliefert. Dieses Fett kann von FLURO^® bezogen werden. Auf Anfrage sind beide Ausführungen auch mit Gewindebolzen lieferbar.

Gelenklager Motorsport-Ausführung - wartungsfrei

FLURO-No. GXOW 18.42 MS

statische radiale Tragzahl C_o kN static radial load C_o kN	dynamische radiale Tragzahl dynamic radial load C kN	Drehmoment N/dm Torque Nm	α	Stückgewicht gr. / lb. part weight gr. / lb.
106,5	76,5	18-32	15˚	150 / 0,331

Gelenklager Motorsport-Ausführung - wartungsfrei

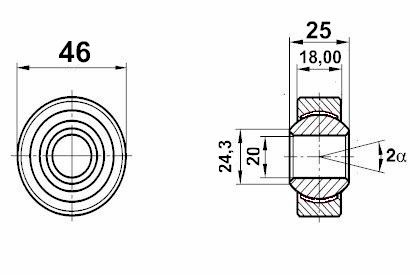

FLURO-No. GXOW 20.46 MS

statische radiale Tragzahl C_o kN static radial load C_o kN	dynamische radiale Tragzahl dynamic radial load C kN	Drehmoment N/dm Torque Nm	α	Stückgewicht gr. / lb. part weight gr. / lb.
130,0	93,5	20-34	14˚	200 / 0,441
