FLURO-No. GL 05 |
||||||||
|
| Gelenklager Maßreihe K - Standard |
Serie GL
Gelenklager mit Außenring, nachschmierbar
|
 |

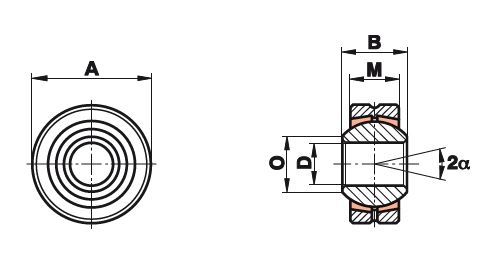

| Größe (D H7) |
B | M | A (h6) | O | dK | Statische Tragzahl Co kN |
Dynamische Tragzahl C kN |
Zulässige Drehzahl U/min |
Kippwinkel α (°) |
Stückgewicht g |
|
| 5 | 8 | 6 | 16 | 7,7 | 11,11 | 10 | 2,5 | 900 |  |
13 | 8 |
| 6 | 9 | 6,75 | 18 | 8,9 | 12,7 | 12,8 | 3,2 | 760 | 13 | 12 | |
| 8 | 12 | 9 | 22 | 10,4 | 15,87 | 21,6 | 5,4 | 620 | 14 | 23 | |
| 10 | 14 | 10,5 | 26 | 12,9 | 19,05 | 30 | 7,5 | 500 | 13 | 38 | |
| 12 | 16 | 12 | 30 | 15,4 | 22,22 | 40 | 10 | 450 | 13 | 58 | |
| 14 | 19 | 13,5 | 34 | 16,8 | 25,4 | 51,5 | 13 | 360 | 16 | 83 | |
| 16 | 21 | 15 | 38 | 19,3 | 28,57 | 64,5 | 16 | 350 | 15 | 115 | |
| 18 | 23 | 16,5 | 42 | 21,8 | 31,75 | 78,5 | 19,5 | 320 | 15 | 150 | |
| 20 | 25 | 18 | 46 | 24,3 | 34,92 | 94,5 | 23,5 | 280 | 14 | 200 | |
| 22 | 28 | 20 | 50 | 25,8 | 38,1 | 114 | 29 | 250 | 15 | 270 | |
| 25 | 31 | 22 | 56 | 29,6 | 42,86 | 142 | 35 | 230 | 15 | 375 | |
| Werkstoffe: | |
| Außenring: | Automatenstahl 11SMn30+C, gedreht, verzinkt |
| Lagerschale: | Sondermessing CuZN40AI1 |
| Innenring: | Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert |
