| Gelenkköpfe Maßreihe K - Mit Pendelkugellagerung |
Serie GAB

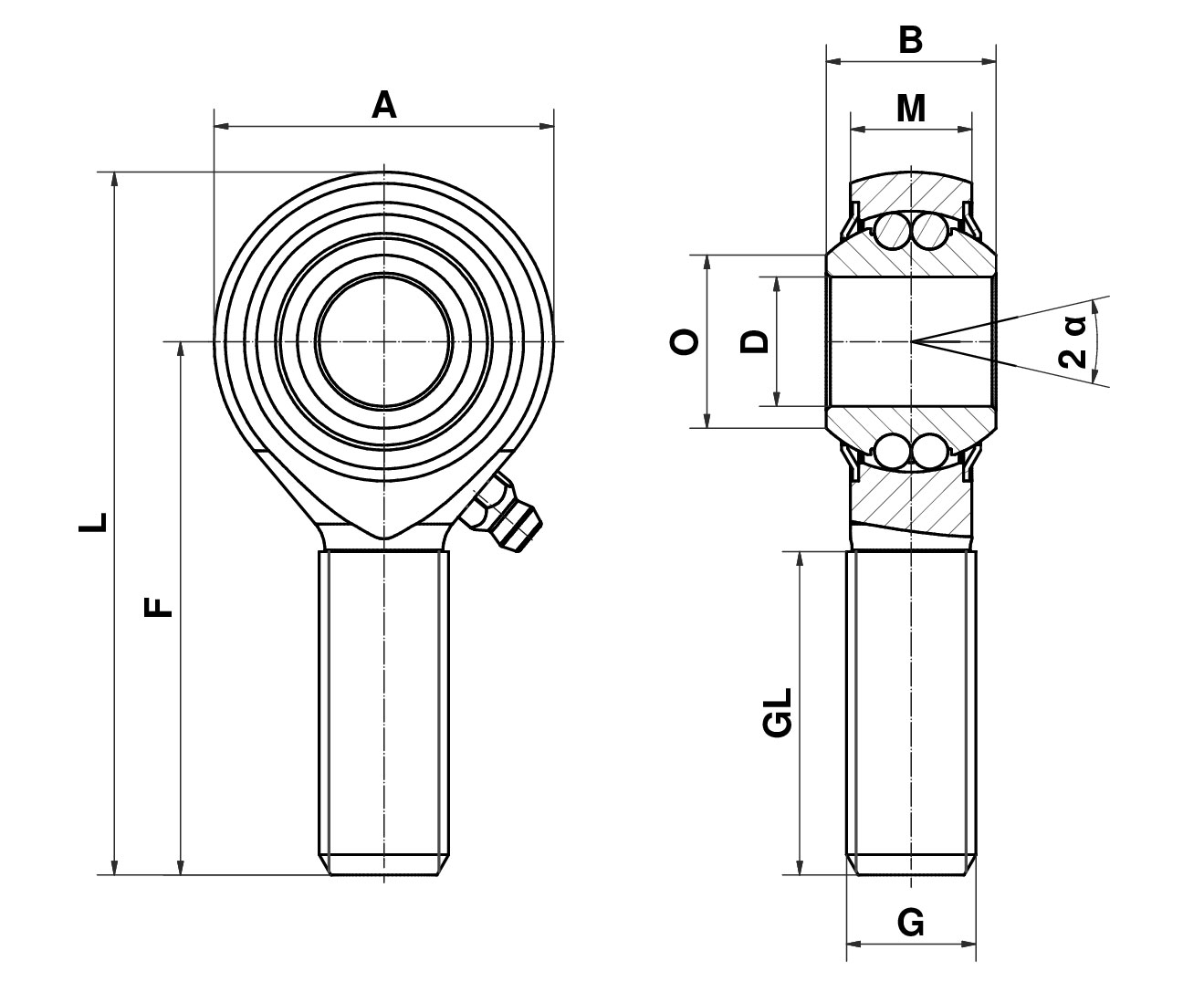

Gelenkkopf mit Außengewinde und integrierter Pendelkugellagerung
|
 |
| Größe (D H7) |
B | M | A | F | L | O | G | GL | Statische Tragzahl Co kN |
Dynamische Tragzahl C kN |
Zulässige Drehzahl U/min |
Kippwinkel α (°) |
Stückgewicht g |
Lager- spiel radial μm |
| 6 | 9 | 6,75 | 20 | 36 | 46 | 8,5 | M 6 | 21 | 0,7 | 3,4 | 1.620 | 8 | 19 | 10-30 |
| 8 | 12 | 9 | 24 | 42 | 54 | 10,1 | M 8 | 25 | 1 | 4,8 | 1.560 | 8,5 | 35 | 10-30 |
| 10 | 14 | 10,5 | 28 | 48 | 62 | 12,8 | M 10 | 28 | 1,5 | 5,4 | 1.470 | 8 | 49 | 10-30 |
| 12 | 16 | 12 | 32 | 54 | 70 | 15,1 | M 12 | 32 | 1,8 | 6 | 1.350 | 7,5 | 77 | 10-30 |
| 14 | 19 | 13,5 | 36 | 60 | 78 | 16,8 | M 14 | 38 | 2 | 6,2 | 1.125 | 6 | 106 | 10-30 |
| 16 | 21 | 15 | 42 | 66 | 87 | 21,4 | M 16 | 40 | 2,4 | 6,9 | 1.070 | 8 | 149 | 10-30 |
| 18 | 23 | 16,5 | 46 | 72 | 95 | 21,9 | M 18x1,5 | 44 | 2,9 | 7,8 | 990 | 8,5 | 210 | 10-30 |
| 20 | 25 | 18 | 50 | 78 | 103 | 24,4 | M 20x1,5 | 47 | 3,5 | 8,7 | 900 | 7 | 272 | 10-30 |
| 22 | 28 | 20 | 54 | 84 | 111 | 25,8 | M 22x1,5 | 51 | 4 | 10,2 | 800 | 8 | 353 | 10-30 |
| 25 | 31 | 22 | 60 | 94 | 124 | 29,6 | M 24x2 | 57 | 5,7 | 12,1 | 660 | 5 | 460 | 10-30 |
| 30 | 37 | 25 | 70 | 110 | 145 | 34,8 | M 30x2 | 71 | 7,5 | 15,6 | 490 | 7,5 | 751 | 10-30 |
| Werkstoffe: | |
| Gehäuse: | Vergütungsstahl, gehärtet, verzinkt, Lauffläche feinstbearbeitet |
| Innenring: | Wälzlagerstahl, gehärtet, geschliffen |
| Wälzkörper: | Wälzlagerstahl, gehärtet, geschliffen, poliert |
| Abdeckblech: | Rostfreier Stahl |
| Schmiernippel: | Bis Gr. 10 Trichterschmiernippel DIN 3405 D1/A |
| Ab Gr. 12 Kegelschmiernippel DIN 71412 H1 | |
| Wartung: | Nachschmierbar, erstbefettet mit Aluminiumkomplexseifenfett (-45° C bis +120° C) |
