| Hydraulik - Gelenkköpfe |

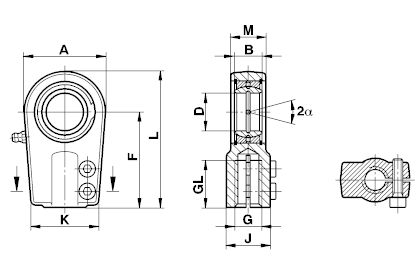

Serie FMA..D
Gelenkkopf wie FPR...N, jedoch klemmbar über Innensechskantschraube DIN 912-8.8
|
 |
| Größe (D) |
B | M | A | F | L | K | J | G | GL | Drehmoment Nm |
Statische Tragzahl Co kN |
Dynamische Tragzahl C kN |
Kippwinkel α (°) |
Stückgewicht g |
| 25 | 20 | 23 | 56 | 65 | 95 | 48 | 28 | M 18 x 2 | 30 | 20 | 76 | 48 | 8 | 650 |
| 30 | 22 | 28 | 64 | 75 | 109 | 56 | 34 | M 24 x 2 | 35 | 20 | 112 | 62 | 7 | 1000 |
| 35 | 25 | 30 | 78 | 90 | 132 | 70 | 44 | M 30 x 2 | 45 | 40 | 180 | 80 | 7 | 1300 |
| 40 | 28 | 35 | 94 | 105 | 155 | 78 | 55 | M 39 x 3 | 55 | 80 | 295 | 100 | 7 | 2400 |
| 50 | 35 | 40 | 116 | 135 | 198 | 88 | 70 | M 50 x 3 | 75 | 80 | 445 | 156 | 7 | 4100 |
| 60 | 44 | 50 | 130 | 170 | 240 | 118 | 87 | M 64 x 3 | 95 | 160 | 530 | 245 | 7 | 6500 |
| 70 | 49 | 55 | 154 | 195 | 278 | 138 | 105 | M 80 x 3 | 110 | 160 | 720 | 315 | 6 | 9500 |
| 80 | 55 | 60 | 176 | 210 | 305 | 168 | 125 | M 90 x 3 | 120 | 300 | 890 | 400 | 6 | 16000 |
| 90 | 60 | 65 | 206 | 250 | 363 | 180 | 150 | M 100 x 3 | 140 | 300 | 1300 | 490 | 5 | 28000 |
| 100 | 70 | 70 | 230 | 275 | 400 | 188 | 170 | M 110 x 4 | 150 | 300 | 1490 | 610 | 7 | 34000 |
| 110 | 70 | 80 | 264 | 300 | 442 | 210 | 180 | M 120xx4 | 160 | 500 | 2050 | 650 | 6 | 44000 |
| 120 | 85 | 90 | 340 | 360 | 540 | 240 | 210 | M 150x4 | 190 | 500 | 2970 | 950 | 6 | 75000 |
| 140 | 90 | 110 | 380 | 420 | 620 | 256 | 230 | M 160x4 | 210 | 1100 | 3350 | 1080 | 7 | 160000 |
| 160 | 105 | 110 | 480 | 460 | 710 | 290 | 260 | M 180x4 | 230 | 1100 | 4300 | 1370 | 8 | 185000 |
| Werkstoffe: | |
| Gehäuse: | Späroguss GS400 |
| Lager: | Wartungspflichtiges Stahl/Stahl Lager GE...E |
| Schmierung: | Größe 25 ohne Schmiernippel, Nachschmierung über Schmierloch im Gehäuse Ab Größe 30 mit Hydraulikschmiernippel DIN 71412 |
| Auf Wunsch: | Mit Linksgewinde lieferbar (FMAL..D) |
