Ein Gelenklager kann unterschiedlich belastet werden:

• zeitlich konstant oder veränderlich, Bild 1

• statisch oder dynamisch









Bild 1: Belastungsfaktoren f_B= 0,35


Kräfte bei statischer Belastung

Es wirken nur radiale (F_r) oder radiale und axiale (F_a) Kräfte, Bild 2, und es findet keine
Bewegung zwischen Innenring und Lagerschale statt.

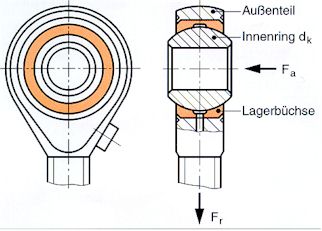

Bild 2: Radiale und axiale Kräfte

Kräfte bei dynamischer Belastung

Es wirken radiale oder radiale und axiale Kräfte, wobei der Innenring um den Winkel α kippt
oder um den Winkel ß schwenkt oder sich gegenüber der Lagerschale dreht. Bild 3 und 5.















Bild 3: Kipp- und Schwenkwinkel

Für den Fall konstanter Belastung durch F_r, F_a, wird entsprechend Formel (2) eine dynamische äquivalente Lagerlast Fä ermittelt.

(2)

Fä = Fr + Y . Fa

[kN]

es muss gelten:  F_ä ≤ F_{r, zul} nach Formel (6); F_a ≤ F_{a, zul} (6a)

Der Axialfaktor Y nach Tabelle 2 ist abhängig vom Lastverhältnis.

Tabelle 2: Axialfaktoren Y

Für den Fall veränderliche Belastung, Bild 4, kann aus den einzelnen Laststufen F_i
und den zugehörigen Zeitanteilen t_i mit Formel (4) eine mittlere dynamische Lagerlast
F_m berechnet werden.













Bild 4: Zeitliche veränderliche Belastung

(3)

Fm = 0,1√ F12 . t1 + F22 . t2 +....)

[kN]

Kraft F [kN]; Zeitanteile t [%]; außerdem muss gelten: F_i, _max ≤ F_r, _zul nach (6)

Bei zusätzlicher Axialbelastung wir dann die äquivalente Lagerlast  nach
Formel (4) berechnet.

(4)

Fä = Fm + Y . Fa

[kN]

Axialfaktor Y nach Tabelle 2; F_a ≤ F_{a, zul} (6a)
