Gelenklager - Stahl/Stahl

Serie GE..HO (-2RS)

Stahl/Stahl-Gelenklager, nachschmierbar, mit beidseitiger Lippendichtung,
Maße wie GE..E (-2RS) mit verbreitertem Innenring,
molybdändisulfidbehandelt MoS₂

Durch den verbreiterten Innenring benötigt man keine Distanzringe

» CAD-Daten

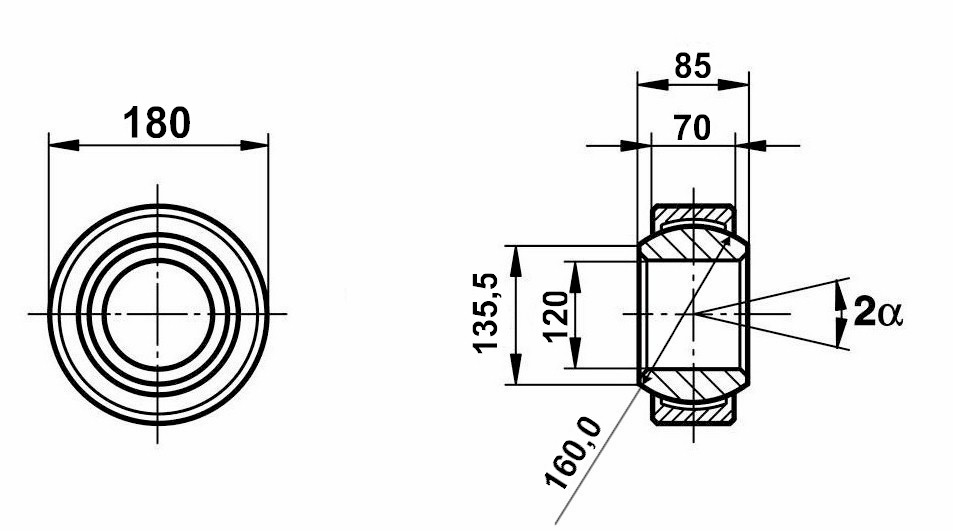

Größe (D)	B	M	A	O	dK	Statische Tragzahl C_okN	Dynamische Tragzahl C kN	Kippwinkel α (°)	Stückgewicht g
16²⁾0 -0,008	21	10	30 0 -0,009	21	25	106	21,2	3	44
17 0 -0,008	21	10	30 0 -0,009	21	25	106	21,2	3	44
20 0 -0,010	24	12	35 0 -0,011	24	29	146	30	6	72
25 0 -0,010	29	16	42 0 -0,011	29	35,5	240	48	4	130
30 0 -0,010	30	18	47 0 -0,011	34,2	40,7	310	62	4	160
35 0 -0,012	35	20	55 0 -0,013	40	47	400	80	4	250
40 0 -0,012	38	22	62 0 -0,013	45	53	500	100	4	340
45 0 -0,012	40	25	68 0 -0,013	51,5	60	640	127	4	450
50 0 -0,012	43	28	75 0 -0,013	56,5	66	780	156	4	590
60 0 -0,015	54	36	90 0 -0,015	67,7	80	1220	245	3	1060
70 0 -0,015	65	40	105 0 -0,015	78	92	1560	315	4	1660
80 0 -0,015	74	45	120 0 -0,015	90	105	2000	400	4	2470
90¹⁾ 0 -0,020	80	50	130 0 -0,018	99	115	2440	488	4	2880
100¹⁾ 0 -0,020	90	55	150 0 -0,018	113	130	3030	607	4	4650
120¹⁾ 0 -0,020	108	70	180 0 -0,025	133	160	4750	950	4	8440

Werkstoffe:
Lagerschale:	Wälzlagerstahl 100Cr6, gehärtet, geschliffen, phosphatiert, molybdändisulfidbehandelt MoS₂
Innenring:	Wälzlagerstahl 100Cr6, gehärtet, geschliffen, phosphatiert, molybdändisulfidbehandelt MoS₂

¹⁾ Preis und Lieferzeit auf Anfrage
²⁾ Ohne -2RS Abdichtung

Serie GE..HO (-2RS)
