| Gelenklager Maßreihe E - Wartungsfrei |

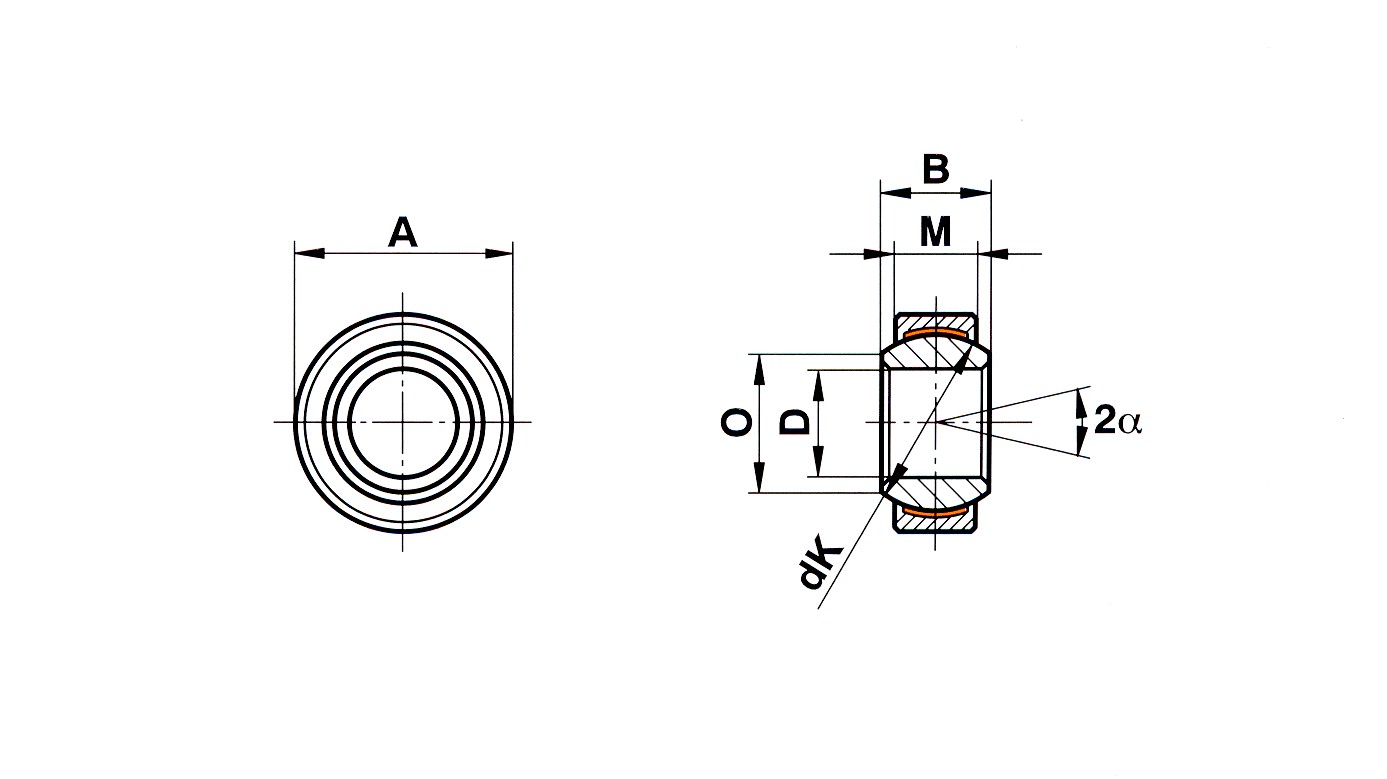

Serie GE..EC (-2RS)Gelenklager Maßreihe E, wartungsfrei
|
 |
| Größe (D) |
B | M | A | O | dK | Statische Tragzahl Co kN |
Statische Tragzahl C kN -2RS |
Dynamische Tragzahl Co kN |
Dynamische Tragzahl C kN -2RS |
Kippwinkel α (°) |
Stückgewicht g |
| 4 0 -0,008 |
5 | 3 | 12 0 -0,008 |
6 | 8 | 5,4 | - | 2,1 | - | 16 | 3 |
| 5 0 -0,008 |
6 | 4 | 14 0 -0,008 |
8 | 10 | 9,1 | - | 3,6 | - | 13 | 4 |
| 6 0 -0,008 |
6 | 4 | 14 0 -0,008 |
8 | 10 | 9,1 | - | 3,6 | - | 13 | 4 |
| 8 0 -0,008 |
8 | 5 | 16 0 -0,008 |
10,2 | 13 | 14 | - | 5,8 | - | 15 | 7 |
| 10 0 -0,008 |
9 | 6 | 19 0 -0,009 |
13,2 | 16 | 21 | - | 8,6 | - | 12 | 11 |
| 12 0 -0,008 |
10 | 7 | 22 0 -0,009 |
14,9 | 18 | 28 | - | 11 | - | 11 | 17 |
| 15 0 -0,008 |
12 | 9 | 26 0 -0,009 |
18,4 | 22 | 45 | 59 | 18 | 17,5 | 8 | 26 |
| 16 0 -0,008 |
14 | 10 | 30 0 -0,009 |
20,7 | 25 | 56 | 56 | 22 | 22,5 | 10 | 40 |
| 17 0 -0,008 |
14 | 10 | 30 0 -0,009 |
20,7 | 25 | 56 | 75 | 22 | 22,5 | 10 | 40 |
| 20 0 -0,010 |
16 | 12 | 35 0 -0,011 |
24,1 | 29 | 78 | 104 | 31 | 31,5 | 9 | 64 |
| 25 0 -0,010 |
20 | 16 | 42 0 -0,011 |
29,3 | 35,5 | 127 | 204 | 51 | 51 | 7 | 115 |
| 30 0 -0,010 |
22 | 18 | 47 0 -0,011 |
34,2 | 40,7 | 166 | 263 | 65 | 66 | 6 | 149 |
| 35 0 -0,012 |
25 | 20 | 55 0 -0,013 |
39,7 | 47 | 211 | 338 | 84 | 140 | 6 | 228 |
| 40 0 -0,012 |
28 | 22 | 62 0 -0,013 |
45 | 53 | 262 | 419 | 104 | 185 | 7 | 318 |
| 45 0 -0,012 |
32 | 25 | 68 0 -0,013 |
50,7 | 60 | 337 | 540 | 135 | 240 | 7 | 421 |
| 50 0 -0,012 |
35 | 28 | 75 0 -0,013 |
55,9 | 66 | 415 | 665 | 166 | 295 | 6 | 562 |
| 55 0 -0,015 |
40 | 32 | 85 0 -0,015 |
62,3 | 74 | - | 852 | - | 355 | 7 | 864 |
| 60 0 -0,015 |
44 | 36 | 90 0 -0,015 |
66,8 | 80 | - | 1030 | - | 460 | 6 | 1030 |
| 70 0 -0,015 |
49 | 40 | 105 0 -0,015 |
77,8 | 92 | - | 1320 | - | 590 | 6 | 1570 |
| 80 0 -0,015 |
55 | 45 | 120 0 -0,015 |
89,4 | 105 | - | 1700 | - | 750 | 6 | 2320 |
| 90 0 -0,020 |
60 | 50 | 130 0 -0,018 |
98,1 | 115 | - | 2070 | - | 920 | 5 | 2790 |
| 100 0 -0,020 |
70 | 55 | 150 0 -0,018 |
109,5 | 130 | - | 2570 | - | 1145 | 7 | 4440 |
| 110 0 -0,020 |
70 | 55 | 160 0 -0,025 |
121,2 | 140 | - | 2770 | - | 1230 | 6 | 4830 |
| 120 0 -0,020 |
85 | 70 | 180 0 -0,025 |
135,5 | 160 | - | 4030 | - | 1790 | 6 | 8110 |
| 1401) 0 -0,025 |
90 | 70 | 210 0 -0,030 |
155,8 | 180 | - | 4530 | - | 2010 | 7 | 11200 |
| 1601) 0 -0,025 |
105 | 80 | 230 0 -0,030 |
170,2 | 200 | - | 5760 | - | 2560 | 8 | 14100 |
| 1801) 0 -0,025 |
105 | 80 | 260 0 -0,035 |
198,9 | 225 | - | 6480 | - | 2880 | 6 | 18500 |
| 2001) 0 -0,030 |
130 | 100 | 290 0 -0,035 |
213,5 | 250 | - | 9000 | - | 4000 | 7 | 28400 |
| 2201) 0 -0,030 |
135 | 100 | 320 0 -0,040 |
239,5 | 275 | - | 9900 | - | 4400 | 8 | 35700 |
| 2401) 0 -0,030 |
140 | 100 | 340 0 -0,040 |
265,3 | 300 | - | 10800 | - | 4800 | 8 | 39700 |
| 2601) 0 -0,035 |
150 | 110 | 370 0 -0,040 |
288,3 | 325 | - | 12870 | - | 5700 | 7 | 51500 |
| 2801) 0 -0,035 |
155 | 120 | 400 0 -0,040 |
313,8 | 350 | - | 15120 | - | 6700 | 6 | 64900 |
| 3001) 0 -0,035 |
165 | 120 | 430 0 -0,045 |
336,7 | 375 | - | 16200 | - | 7200 | 7 | 77600 |
| Werkstoffe: | |
| Lagerschale: | Wälzlagerstahl 100Cr6 mit PTFE-Auskleidung |
| Ab Größe 15 mit beidseitiger Abdichtung (-2RS) lieferbar | |
| Ab Größe 35 nur mit beidseitiger Abdichtung (-2RS) lieferbar | |
| Ab Größe 4 bis 50, wenn nicht abgedichtet, Vergütungsstahl C45 mit eingeklebtem PTFE-Gewebe | |
| Innenring: | Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche |
| 1) Ab Größe 140 sind die gehärteten Lagerschalen zweigeteilt und mittels Zugfeder gesichert. | |
