| Gelenklager Motorsport-Ausführung - Wartungsfrei |
Serie GXOW..MS
Gelenklager großer Außen-Ø, Lagerschale aus Hochleistungsstahl, verzinkt mit PTFE-Einlage (wartungsfrei) Einsatz bei höchster dynamischer Zug-/Druckbelastung
|
|
| Bezeichnung | DH7 | B | M | A h6 | O | Statische radiale Tragzahl Co kN |
Dynamische radiale Tragzahl Co kN |
Drehmoment N/dm |
Kippwinkel α (°) |
Stückgewicht g |
| GXOW 8.22-MS |
8 | 12 | 9,00 | 22 | 10,4 | 27,8 | 20,8 | 4-12 | 14° | 23 |
| GXOW 10.26-MS |
10 | 14 | 10,50 | 26 | 12,9 | 39,0 | 28,1 | 6-16 | 13° | 38 |
| GXOW 12.30-MS |
12 | 16 | 12,00 | 30 | 15,4 | 53,5 | 38,4 | 10-22 | 13° | 58 |
| GXOW 14.34-MS |
14 | 19 | 13,50 | 34 | 16,8 | 70,0 | 50,5 | 12-24 | 16° | 83 |
| GXOW 16.38-MS |
16 | 21 | 15,00 | 38 | 19,3 | 88,0 | 63,0 | 14-28 | 15° | 115 |
| GXOW 18.42-MS |
18 | 23 | 16,50 | 42 | 21,8 | 106,5 | 76,5 | 18-32 | 15° | 150 |
| GXOW 20.46-MS |
20 | 25 | 18,00 | 46 | 24,3 | 130,0 | 93,5 | 20-34 | 14° | 200 |
| Werkstoffe: | |
| Lagerschale: | Hochleistungsstahl 45S20, verzinkt |
| Innenring: | Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche |
| Lagerung: | Vorgespannt, spielfrei |
| Auf Anfrage: | - Mit Gewindebolzen |
| - Mit beidseitiger V-Nut |

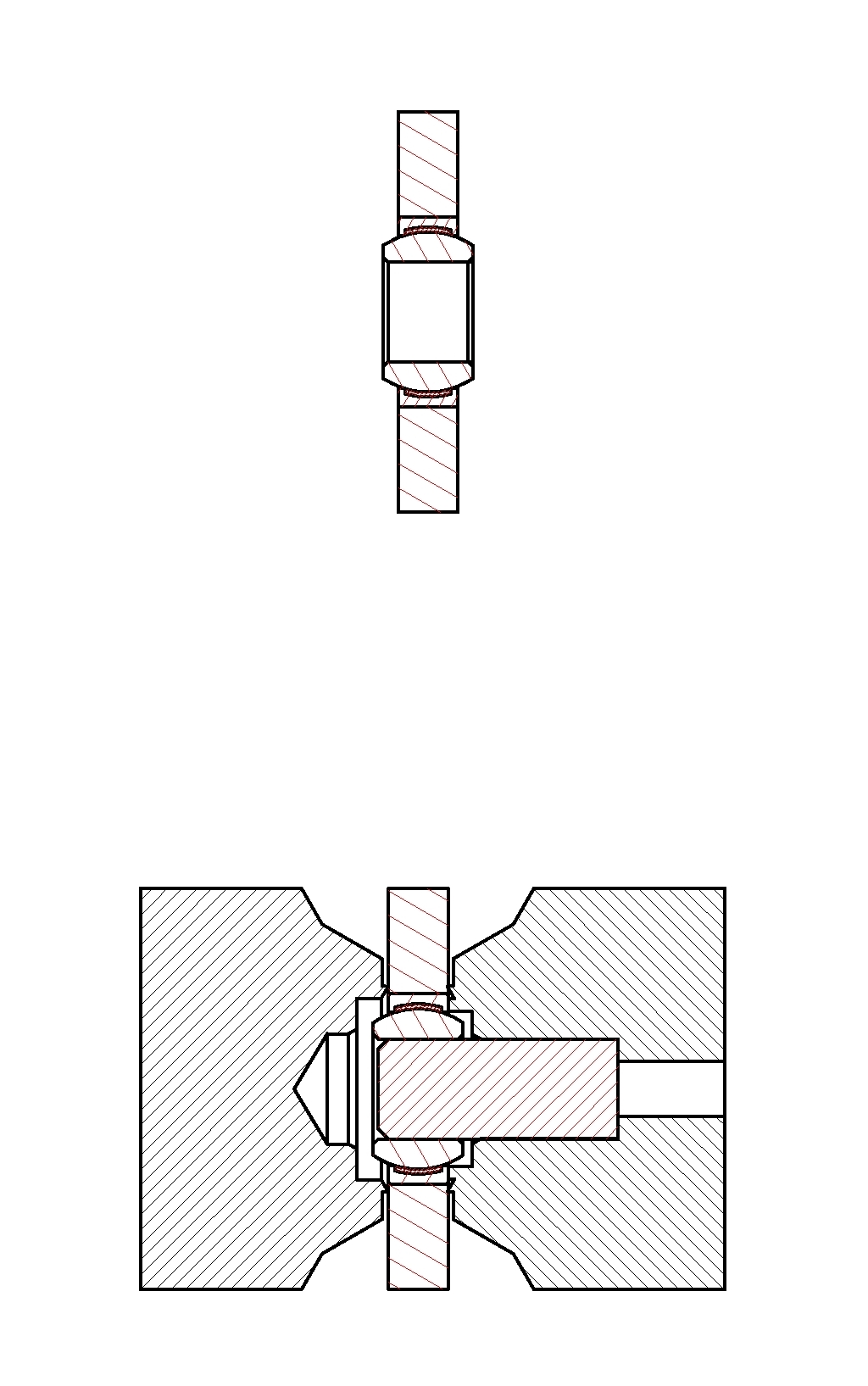

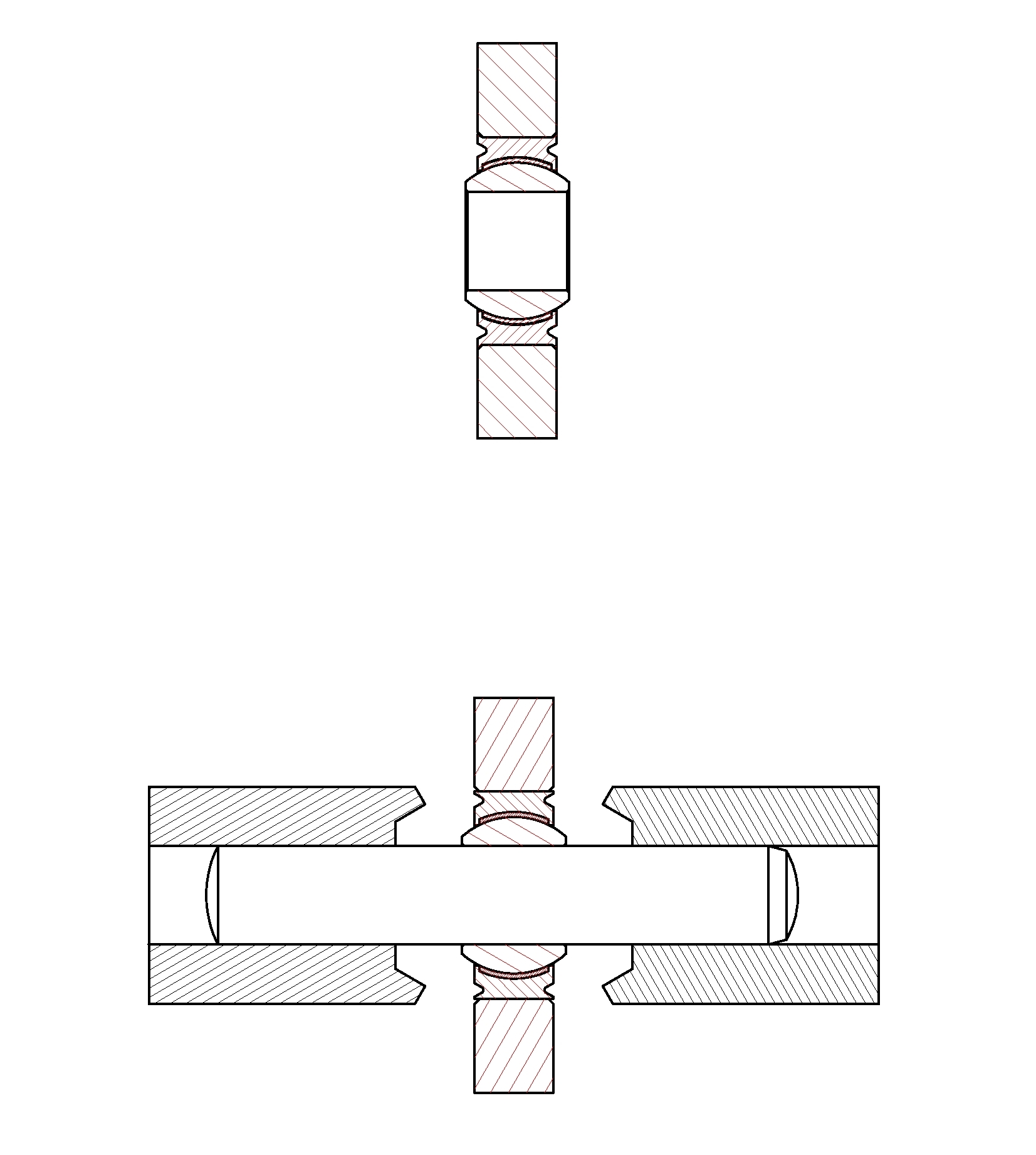

V-Nut Werkzeug und Einpresswerkzeug zum Einbau kann von FLURO® bezogen werden.
 |
 |
