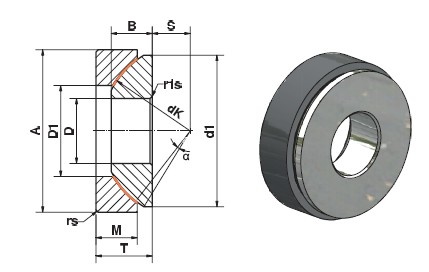

| Axial-Gelenklager |
Serie GE..AWE
Schräg-Gelenklager, Gleitpaarung Hartchrom/FLUROGLIDE®, wartungsfrei
|
 |
| Größe (D) |
B | M | A | T | S | rs, r1s min |
d1 max |
D1 min |
dK | Axiale Tragzahl kN | Kippwinkel α (°) ≈ |
Stückgewicht g |
|
| Statische Co | Dynamische C | ||||||||||||
| 10 0 -0,008 |
7,5 | 7 | 30 0 -0,009 |
9,5 +0,25 -0,40 |
7 | 0,6 | 27,5 | 17 | 32 | 146 | 88 | 5 | 36 |
| 12 0 -0,008 |
9,5 | 9,3 | 35 0 -0,011 |
13,0 +0,25 -0,40 |
8 | 0,6 | 32 | 20 | 38 | 195 | 117 | 5 | 72 |
| 15 0 -0,008 |
11 | 10,8 | 42 0 -0,011 |
15,0 +0,25 -0,40 |
10 | 0,6 | 39 | 24,5 | 46 | 278 | 167 | 6 | 108 |
| 17 0 -0,008 |
11,8 | 11,2 | 47 0 -0,011 |
16,0 +0,25 -0,40 |
11 | 0,6 | 43,5 | 28,5 | 52 | 350 | 210 | 4 | 137 |
| 20 0 -0,010 |
14,5 | 13,8 | 55 0 -0,013 |
20,0 +0,25 -0,40 |
12,5 | 1 | 50 | 34 | 60 | 410 | 246 | 5 | 246 |
| 25 0 -0,010 |
16,5 | 16,7 | 62 0 -0,013 |
22,5 +0,25 -0,40 |
14 | 1 | 58,5 | 35 | 68 | 718 | 431 | 5 | 415 |
| 30 0 -0,010 |
19 | 19 | 75 0 -0,013 |
26,0 +0,25 -0,40 |
17,5 | 1 | 70 | 44,5 | 82 | 920 | 552 | 5 | 614 |
| 35 0 -0,012 |
22 | 20,7 | 90 0 -0,015 |
28,0 +0,25 -0,40 |
22 | 1 | 84 | 52,5 | 98 | 1340 | 804 | 5 | 973 |
| 40 0 -0,012 |
27 | 21,5 | 105 0 -0,015 |
32,0 +0,25 -0,40 |
24,5 | 1 | 97 | 59,5 | 114 | 1789 | 1073 | 6 | 1590 |
| 45 0 -0,012 |
31 | 25,5 | 120 0 -0,015 |
36,5 +0,25 -0,40 |
27,5 | 1 | 110 | 68,5 | 128 | 2263 | 1357 | 6 | 2240 |
| 50 0 -0,012 |
33 | 30,5 | 130 0 -0,018 |
42,5 +0,25 -0,40 |
30 | 1 | 120 | 71 | 139 | 2836 | 1702 | 6 | 3140 |
| 60 0 -0,015 |
37 | 34 | 150 0 -0,018 |
45,0 +0,25 -0,50 |
35 | 1 | 140 | 86,5 | 160 | 3790 | 2274 | 6 | 4630 |
| 70 0 -0,015 |
42 | 36,5 | 160 0 -0,025 |
50,0 +0,25 -0,50 |
35 | 1 | 153 | 95,5 | 176 | 4887 | 2932 | 3 | 5370 |
| 80 0 -0,015 |
43,5 | 38 | 180 0 -0,025 |
50,0 +0,25 -0,50 |
42,5 | 1 | 172 | 109 | 197 | 5908 | 3545 | 4 | 6910 |
| 100 0 -0,020 |
51 | 46 | 210 0 -0,030 |
59,0 +0,25 -0,60 |
45 | 1,1 | 198 | 134 | 222 | 7018 | 4210 | 4 | 11000 |
| 120 0 -0,020 |
53,5 | 50 | 230 0 -0,030 |
64,0 +0,25 -0,60 |
52,5 | 1,1 | 220 | 155 | 250 | 8162 | 4897 | 3 | 14000 |
| 140 0 -0,025 |
61 | 54 | 260 0 -0,035 |
72,0 +0,35 -0,70 |
52,5 | 1,5 | 243 | 177 | 274 | 9372 | 5623 | 3 | 19100 |
| 160 0 -0,025 |
66 | 58 | 290 0 -0,035 |
77,0 +0,35 -0,70 |
65 | 1,5 | 271 | 200 | 313 | 11680 | 7008 | 2 | 25000 |
| 180 0 -0,025 |
74 | 62 | 320 0 -0,040 |
86,0 +0,35 -0,70 |
67,5 | 1,5 | 299 | 225 | 340 | 12364 | 7418 | 4 | 32800 |
| 200 0 -0,030 |
80 | 66 | 340 0 -0,040 |
87,0 +0,35 -0,80 |
70 | 1,5 | 320 | 247 | 365 | 15350 | 9210 | 1 | 35400 |
| 220 0 -0,030 |
82 | 67 | 370 0 -0,040 |
97,0 +0,35 -0,80 |
75 | 1,5 | 350 | 265,5 | 388 | 4119 | 8471 | 7 | 44700 |
| 240 0 -0,030 |
87 | 73 | 400 0 -0,040 |
103,0 +0,35 -0,80 |
77,5 | 1,5 | 382 | 294 | 420 | 17176 | 10305 | 6 | 56900 |
| 260 0 -0,035 |
95 | 80 | 430 0 -0,045 |
115,0 +0,35 -0,80 |
82,5 | 1,5 | 409 | 317 | 449 | 18019 | 10811 | 7 | 71300 |
| 280 0 -0,035 |
100 | 85 | 460 0 -0,045 |
110,0 +0,35 -0,80 |
80 | 3 | 445 | 337 | 480 | 28561 | 17136 | 4 | 84700 |
| 300 0 -0,035 |
100 | 90 | 480 0 -0,045 |
110,0 +0,35 -0,80 |
80 | 3 | 460 | 356 | 490 | 28809 | 17285 | 3,5 | 88900 |
| Werkstoffe: | |
| Gehäusescheibe: | Wälzlagerstahl 100Cr6, gehärtet und phosphatiert mit eingeklebtem FLUROGLIDE® |
| Innenscheibe: | Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert, hartverchromt |
| Auf Anfrage in rostfreier Ausführung. | |
