GE-LO

Gelenklager Maßreihe W - Stahl/Stahl

Serie GE..LO

Stahl/Stahl-Gelenklager Maßreihe W, DIN ISO 12240-1,
molybdändisulfidbehandelt MoS₂, nachschmierbar

Einsatz bei Bodenstück- und Kolbenstangenlenkung von
Norm-Hydraulikzylinder nach DIN 24333 und DIN 24336

» CAD-Daten

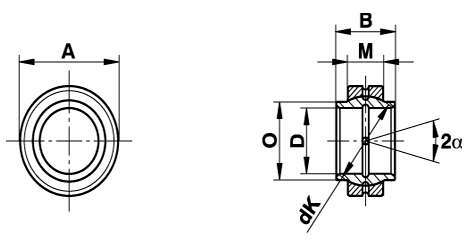

Größe (D)	B	M	A	O	dK	Statische Tragzahl C_okN	Dynamische Tragzahl C kN	Kippwinkel α (°)	Stückgewicht g
12¹⁾0 +0,018	12	7	22 0 -0,009	15,5	18	54	10,8	4	17
15 0 +0,018	15	9	26 0 -0,009	18,5	22	84	16	5	28
16 0 +0,018	16	9	28 0 -0,009	20	23	88	17,6	4	34
17 0 +0,018	17	10	30 0 -0,011	21	25	106	21	7	43
20 0 +0,021	20	12	35 0 -0,011	25	29	146	30	4	69
25 0 +0,021	25	16	42 0 -0,011	30,5	35,5	240	48	4	124
30 0 +0,021	30	18	47 0 -0,011	34	40,7	310	62	4	159
32 0 +0,025	32	18	52 0 -0,013	37	43	335	67	4	207
35 0 +0,025	35	20	55 0 -0,013	40	47	399	79	4	248
40 0 +0,025	40	22	62 0 -0,013	46	53	500	100	4	349
45 0 +0,025	45	25	68 0 -0,013	52	60	637	127	4	468
50 0 +0,025	50	28	75 0 -0,013	57	66	780	156	4	620
60 0 +0,030	60	36	90 0 -0,015	68	80	1220	245	4	1110
63 0 +0,030	63	36	95 0 -0,015	71,5	83	1270	255	4	1270
70 0 +0,030	70	40	105 0 -0,015	79	92	1560	315	4	1690
80 0 +0,030	80	45	120 0 -0,015	91	105	2000	400	4	2550
90 0 +0,035	90	50	130 0 -0,018	99	115	2450	490	4	3040
100 0 +0,035	100	55	150 0 -0,018	113	130	3050	610	4	4870
110 0 +0,035	110	55	160 0 -0,025	124	140	3250	655	4	5530
125 0 +0,040	125	70	180 0 -0,025	138	160	4750	950	4	8190
160 0 +0,040	160	80	230 0 -0,030	177	200	6800	1370	4	15800
200 0 +0,046	200	100	290 0 -0,035	221	250	10600	2120	4	31700
250 0 +0,046	250	120	400 0 -0,040	317	350	18000	3550	4	101000
320 0 +0,057	320	160	520 0 -0,050	405	450	30500	6100	4	225000

Werkstoffe:
Lagerschale:	Wälzlagerstahl 100Cr6, gehärtet, geschliffen, phosphatiert, molybdändisulfidbehandelt MoS₂
Innenring:	Wälzlagerstahl 100Cr6, gehärtet, geschliffen, phosphatiert, molybdändisulfidbehandelt MoS₂
¹⁾ Schmiernut nur in der Lagerschale
