Serie GIRSW..RR Gelenkkopf mit Innengewinde und PTFE-Einlage Einsatz bei hoher dynamischer Zug-/Druckbelastung im korrosionsgefährdeten Bereich     »  CAD-Daten

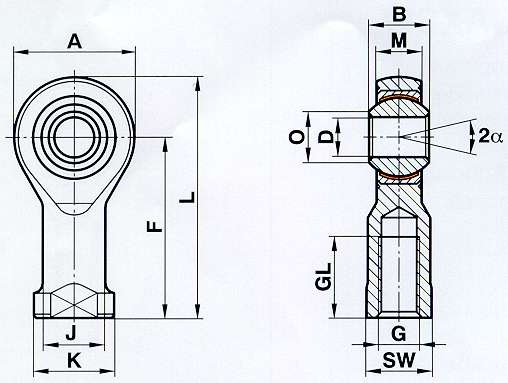

Größe (D H7)	B	M	A	F	L	K	J	O	SW	G	GL	Statische Tragzahl Co kN	Dynamische Tragzahl C kN	Zulässige Drehzahl U/min		Kippwinkel α (°)	Stück- gewicht g
41)	7	5,25	14	24	31	9,5	7,8	6,5	8	M 4	12	2,5	5,1			14	11
5	8	6	18	27	36	11	9	7,7	9	M 5	10	11,8	7,5	600		13	18
6	9	6,75	20	30	40	13	10	8,9	11	M 6	12	13,1	9,3	530		13	27
8	12	9	24	36	48	16	12,5	10,4	13	M 8	16	20,7	16,7	420		14	46
10	14	10,5	28	43	57	19	15	12,9	17	M 10	20	28,3	23,4	350		13	76
12	16	12	32	50	66	22	17,5	15,4	19	M 12	22	34,5	32	300		13	115
14	19	13,5	36	57	75	25	20	16,8	22	M 14	25	39,5	42	260		16	170
16	21	15	42	64	85	27	22	19,3	22	M 16	28	60,5	52,5	230		15	230
18	23	16,5	46	71	94	31	25	21,8	27	M 18x1,5	32	73	64	210		15	320
20	25	18	50	77	102	34	27,5	24,3	32	M 20x1,5	33	83	78	190		14	415
22	28	20	54	84	111	37	30	25,8	32	M 22x1,5	37	100	97	170		15	540
25	31	22	60	94	124	42	33,5	29,6	36	M 24x2	42	118	122	150		15	750
30	37	25	70	110	145	50	40	34,8	41	M 30x2	51	155	168	130		17	1130
35	43	28	80	125	165	58	46	37,7	50	M 36x2	56	191	206	110		19	1600
40	49	35	90	142	187	69	57	44,2	60	M 42x2	60	235	286	100		16	2770

 Bitte beachten: Bei Gelenkköpfen bestimmter Größen ist die dynamische Tragzahl "C" des Lagers höher als die statische Tragzahl "Co" des Gelenkkopfes.
