| Gelenkköpfe Motorsport-Ausführung - Wartungsfrei |
Serie GAXSW..MS
Gelenkkopf mit Außengewinde aus Vergütungsstahl, vernickelt mit PTFE-Einlage (wartungsfrei) Einsatz bei höchster dynamischer Zug-/Druckbelastung im korrosionsgefährdeten Bereich
|
 |

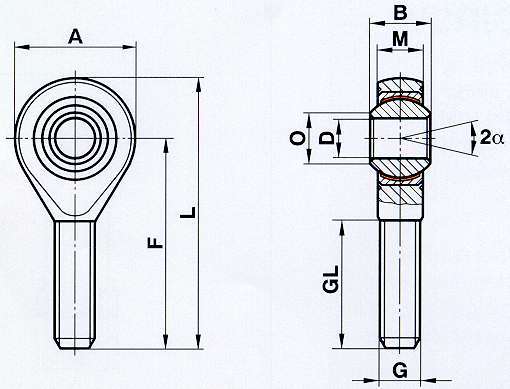

| Bezeichnung | DH7 | B | M | A | F | L | O | G | GL | Statische radiale Tragzahl Co kN |
Dynamische radiale Tragzahl C kN |
Drehmoment N/dm |
Kippwinkel α (°) |
Stück- gewicht g |
| GAXSW 06 MS | 6 | 9 | 6,75 | 20 | 36 | 46 | 8,9 | M 6x1 | 21 | 9,8 | 9,8 | 4-10 | 13° | 20 |
| GAXSW 08 MS | 8 | 12 | 9,00 | 24 | 42 | 54 | 10,4 | M 8x1,25 | 25 | 19,5 | 19,5 | 4-12 | 14° | 33 |
| GAXSW 08x01 MS | 8 | 12 | 9,00 | 24 | 42 | 54 | 10,4 | M 8x1 | 25 | 19,5 | 19,5 | 4-12 | 14° | 33 |
| GAXSW 10x1,5 MS | 10 | 14 | 10,50 | 28 | 48 | 62 | 12,9 | M 10x1,5 | 28 | 31,4 | 28,1 | 6-16 | 13° | 56 |
| GAXSW 10x1,25 MS | 10 | 14 | 10,50 | 28 | 48 | 62 | 12,9 | M 10x1,25 | 28 | 31,4 | 28,1 | 6-16 | 13° | 56 |
| GAXSW 10x01 MS | 10 | 14 | 10,50 | 28 | 48 | 62 | 12,9 | M 10x1 | 28 | 31,4 | 28,1 | 6-16 | 13° | 56 |
| GAXSW 12x1,75 MS | 12 | 16 | 12,00 | 32 | 54 | 70 | 15,4 | M 12x1,75 | 32 | 42,0 | 38,4 | 10-22 | 13° | 87 |
| GAXSW 12x1,5 MS | 12 | 16 | 12,00 | 32 | 54 | 70 | 15,4 | M 12x1,5 | 32 | 42,0 | 38,4 | 10-22 | 13° | 87 |
| GAXSW 12x1,25 MS | 12 | 16 | 12,00 | 32 | 54 | 70 | 15,4 | M 12x1,25 | 32 | 42,0 | 38,4 | 10-22 | 13° | 87 |
| GAXSW 14x2 MS | 14 | 19 | 13,50 | 36 | 60 | 78 | 16,8 | M 14x2 | 38 | 57,0 | 50,5 | 12-24 | 16° | 129 |
| GAXSW 14x1,5 MS | 14 | 19 | 13,50 | 36 | 60 | 78 | 16,8 | M 14x1,5 | 38 | 57,0 | 50,5 | 12-24 | 16° | 129 |
| GAXSW 16x2 MS | 16 | 21 | 15,00 | 42 | 66 | 87 | 19,3 | M 16x2 | 40 | 67,0 | 63,0 | 14-28 | 15° | 189 |
| GAXSW 16x1,5 MS | 16 | 21 | 15,00 | 42 | 66 | 87 | 19,3 | M 16x1,5 | 40 | 67,0 | 63,0 | 14-28 | 15° | 189 |
| GAXSW 18 MS | 18 | 23 | 16,50 | 46 | 72 | 95 | 21,8 | M 18x1,5 | 44 | 81,5 | 76,5 | 18-32 | 15° | 267 |
| GAXSW 20 MS | 20 | 25 | 18,00 | 50 | 78 | 103 | 24,3 | M 20x1,5 | 47 | 93,5 | 93,5 | 20-34 | 14° | 348 |
| GAXSW 25 MS | 25 | 31 | 22,00 | 60 | 94 | 124 | 29,6 | M 24x2 | 58 | 135,0 | 135,0 | 34-52 | 15° | 600 |
Gelenkkopf mit reduzierter Bohrung:
| Bezeichnung | DH7 | B | M | A | F | L | O | G | GL | Statische radiale Tragzahl Co kN |
Dynamische radiale Tragzahl C kN |
Drehmoment N/dm |
Kippwinkel α (°) ¹ |
Stück- gewicht g |
| GAXSW 10.8 MS | 8 | 14 | 10,50 | 28 | 48 | 62 | 12,9 | M 10x1,5 | 28 | 31,4 | 28,1 | 6-16 | 13° | 56 |
| GAXSW 12.10 MS | 10 | 16 | 12,00 | 32 | 54 | 70 | 15,4 | M 12x1,75 | 32 | 42,0 | 38,4 | 10-22 | 13° | 87 |
| GAXSW 14.12 MS | 12 | 19 | 13,50 | 36 | 60 | 78 | 16,8 | M 14x2 | 38 | 57,0 | 50,5 | 12-24 | 16° | 129 |
| GAXSW 16.14 MS | 14 | 21 | 15,00 | 42 | 66 | 87 | 19,3 | M 16x2 | 40 | 67,0 | 63,0 | 14-28 | 15° | 189 |
| GAXSW 18.16 MS | 16 | 23 | 16,50 | 46 | 72 | 95 | 21,8 | M 18x1,5 | 44 | 81,5 | 76,5 | 18-32 | 15° | 267 |
| Werkstoffe: | |
| Gehäuse: | Vergütungsstahl 42CrMo4, geschmiedet, poliert, hochglanzvernickelt |
| Lagerschale: | Rostfreier Stahl 1.4571 (Edelstahl) mit eingeklebtem PTFE-Gewebe |
| Innenring: | Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche |
| Lagerung: | Vorgespannt, spielfrei |
| Auf Anfrage: | Mit Linksgewinde, mit Gewindebolzen und in weiteren Größen in dieser Ausführung erhältlich |
| ¹ Die reduzierte Bohrung bietet dem Konstrukteur die Möglichkeit, mit geringstem Wellenbund einen sehr hohen Kippwinkel zu erreichen (bis zweifacher Kippwinkel gegenüber dem angegebenem Wert möglich). |
