Gelenkköpfe Maßreihe E - Wartungsfrei

Serie EI..D (-2RS)

Gelenkkopf Maßreihe E mit Innengewinde, mit wartungsfreiem Gelenklager

Einsatz bei hohen, einseitig wirkenden Belastungen und geringer Einbaubreite

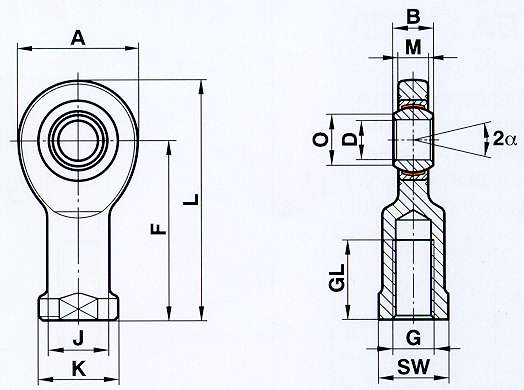

EI-D-Zeichnung

Größe (D)	B	M	A	F	L	K	J	O	SW	G	GL	Statische Tragzahl C_okN	Statische Tragzahl C_okN (-2RS)	Dynamische Tragzahl C kN	Dynamische Tragzahl C kN (-2RS)	Kippwinkel α (°)	Stück- gewicht g
6	6	4,4	21	30	40,5	13	10	8	11	M 6	12	10,3	-	3,6	-	13	21
8	8	6	24	36	48	16	12,5	10,2	14	M 8	16	15,8	-	5,8	-	15	38
10	9	7	29	43	57,5	19	15	13,2	17	M 10	20	23,4	-	8,6	-	12	60
12	10	8	34	50	67	22	17,5	14,9	19	M 12	23	31	-	11	-	11	96
15	12	10	40	61	81	26	21	18,4	22	M 14	29	42,5	42,5	18	25	8	180
16	14	11	46	67	90	30	24	20,7	27	M 16	33	54,5	54,5	22	32	10	220
17	14	11	46	67	90	30	24	20,7	27	M 16	33	54,5	54,5	22	32	10	220
20	16	13	53	77	103,5	35	27,5	24,2	32	M 20x1,5	40	62,5	62,5	31	45	9	350
25	20	17	64	94	126	42	33,5	29,3	36	M 24x2	48	92	92	51	85	7	640
30	22	19	73	110	146,5	50	40	34,2	41	M 30x2	56	124	124	65	110	6	930
35	25	21	82	125	166	58	47	39,8	50	M 36x3	60	144	144	84	140	6	1300
40	28	23	92	142	188	65	52	45	55	M 39x3	65	180	180	104	175	7	2100
40	28	23	92	142	188	65	52	45	55	M 42x3	65	102,5	102,5	104	175	7	2060
45	32	27	102	145	196	70	58	50,8	60	M 42x3	65	240	240	135	225	7	2700
45	32	27	102	145	196	70	58	50,8	60	M 45x3	65	141	141	135	225	7	2640
50	35	30	112	160	216	75	62	56	65	M 45x3	68	290	290	166	275	6	3500
50	35	30	112	160	216	75	62	56	65	M 52x3	68	140	140	166	275	6	3400
60	44	38	135	175	242,5	88	70	66,8	75	M 52x3	70	-	450	-	430	6	5600
60	44	38	135	175	242,5	88	70	66,8	75	M 60x4	70	-	183	-	430	6	5430
70	49	42	160	200	280	98	80	77,9	85	M 56x4	80	-	610	-	550	6	8300
70	49	42	160	200	280	98	80	77,9	85	M 72x4	80	-	306	-	550	6	8120
80	55	47	180	230	320	110	95	89,4	100	M 64x4	85	-	750	-	750	6	12000
80	55	47	180	230	320	110	95	89,4	100	M 80x4	85	-	387	-	705	6	11800

Werkstoffe:
Gehäuse:	Bis Größe 10 Automatenstahl 11SMn30+C, gedreht, verzinkt
	Ab Größe 12 Vergütungsstahl C45, geschmiedet, verzinkt
Lager:	Wartungsfreies Stahl/PTFE-Lager GE...EC
	Ab Größe 15 mit beidseitiger Abdichtung (-2RS) lieferbar
	Ab Größe 60 nur mit beidseitiger Abdichtung (-2RS) lieferbar

Bitte beachten: Bei Gelenkköpfen bestimmter Größen ist die dynamische Tragzahl "C" des Lagers höher als die statische Tragzahl "Co" des Gelenkkopfes.
