Gelenkköpfe Maßreihe K  -  Stahl/Stahl
Serie GAO
Gelenkkopf mit
Außengewinde aus
Automaten- oder
Vergütungsstahl, verzinkt,
ohne Lagerschale,
Gleitpaarung Stahl/Stahl.










Hohe axiale Belastung
in eine Richtung.
Einsatz nur bei geringen Schwenkbewegungen.
Gelenkkopf ohne Lagerschale
Größe
(D)
B M A F L O G GL statische
Tragzahl Co  kN
dynamische
Tragzahl
C   kN
zulässige
Drehzahl
U/min
Stück-
gewicht
g
5 8 6,00 18 33 42 7,7 M 5 20 4,3 2,2 nicht
für
ganze
Umdreh-
ungen
geeignet
13
6 9 6,75 20 36 46 8,9 M 6 22 6,0 2,8 20
8 12 9,00 24 42 54 10,4 M 8 25 11,0 4,6 33
10 14 10,50 28 48 62 12,9 M 10 29 17,4 6,5 56
12 16 12,00 32 54 70 15,4 M 12 33 25,5 8,5 87
14 19 13,50 36 60 78 16,8 M 14 38 26,5 11,0 129
16 21 15,00 42 66 87 19,3 M 16 40 36,5 14,0 189
20 25 18,00 50 78 103 24,3 M 20x1,5 47 63,0 20,5 348

Werkstoffe:

Gehäuse: bis Größe 12 Automatenstahl 9SMnPb28K, gedreht
ab Größe 14 Vergütungsstahl C22, geschmiedet
Innenring: Wälzlagerstahl 100Cr6, gehärtet, geschliffen, poliert

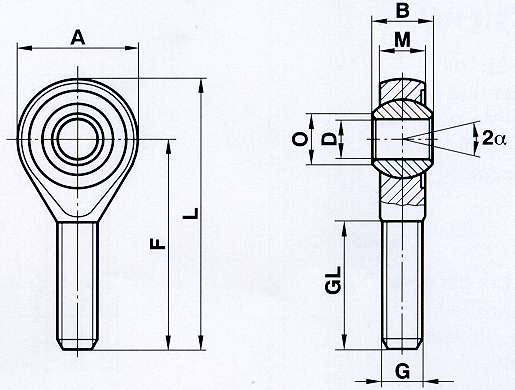

Die Bohrung im Stahlgehäuse ist von einer Seite zylindrisch ausgedreht und verläuft von der Mitte an entsprechend der Form des Innenrings (siehe Schnittzeichnung). Dadurch ist eine hohe axiale Belastbarkeit in Richtung der Kugelpfanne möglich.
